DIY VR(가상현실) 안경 만들기
Date : 2016-01-29
Name : 관리자 File : 20181212102556.jpg
Hits : 1342


DIY VR(가상현실) 안경 만들기

디자인권

제 30-0816957

제 30-0816958












이번 포스팅은 STEAM을 활용한 DIY VR(가상현실) 안경 만들기 입니다.

본 수업은 초고 어느 학년이나 쉽게 만들고 즐길 수 있는 수업입니다.

구조화 정도 상

교수학습법 프로젝트법

소요시간 : 4시간(모든 조건이 본 포스팅과 동일할 경우)

소요비용 : 3800원(학교 판매 가격)(www.littleidea.co.kr)

인터넷에서 재료를 따로 구매하셔도 됩니다.

준비물 : 폼보드, 도면, 볼록렌즈, 하드보드지, 렌즈(31mm), 아크릴링

필요한 공구 : 우드락 본드(스티로폼 본드), 풀, 칼, 자





다음은 최근 유행하고 있는 VR입니다.
첫 번째는 삼성에서 출시한 갤럭시 기어입니다.
두 번째는 LG에서 출시한 G3 기어입니다.

세 번째는 Google에서 출시한 카드보드입니다.











위 세 가지 제품을 학교에서 사용하기에는 다음과 같은 어려움이 있습니다.

첫 째는, 가격입니다.
시중에 판매되고 있는 VR의 가격은 20만원 정도로
학생 1인당 1개씩 지급하기에는 매우 비싼 가격입니다.

둘 째는, 특정 폰이 아니면 사용할 수 없게 설계되어 있습니다.
학교에 있는 학생은 매우 다양하며 학생들의 폰 역시 다양합니다.
 따라서 학교에서 모든 학생들 대상으로 사용하기에 한계가 있습니다.

셋 째는, 완성품으로 학생들이 단순 체험만으로 수업이 끝나게 되어 학생들의 조작정 능력을
길러 줄 수 없습니다.

물론 위와 같은 문제점을 해결할 수 있는 Google 카드보드가 있으나
이는 자신의 폰에 최적화가 되어 있지 않기 때문에
스마트폰이 내부에서 움직이거나 들어 가지 않는 경우가 발생하며,
이로인해 제대로 VR 체험을 하지 못 하는 경우가 있습니다.

이러한 어려움을 학교 현장에서 해결하고자
"DIY VR" 교육자료를 만들게 되었습니다.^^




먼저 VR(가상현실)의 원리부터 알아보겠습니다.









가상현실은 위 그림에 설명되어 있듯이

실제와 유사한 상황을 사람이 직접 체험할 수 있도록 돕는 장치입니다.



이러한 가상현실은 3D 영상과 원리가 동일합니다.

다만 차이가 있다면 가상현실은 자이로 센서를 이용한다는 점입니다.



3D 영상의 원리는 3D 안경 만들기를 참고하시면 됩니다.^^

(http://techedu.co.kr/60198856243)




DIY VR은 Side by Side 영상을 사용합니다.



왼쪽눈에 왼쪽 영상을, 오른쪽 눈에 오른쪽 영상을 보게 하기 위해



어떤 구조를 사용했는지 알아보겠습니다.

VR 기기들은 중앙에 다음 그림과 같은 가림판(중앙 검정색 선)이 들어갑니다.

(제작 과정 사진을 보시면 쉽게 이해됩니다.)



이 가림판이 있어서 왼쪽 눈에는 왼쪽 영상만 보이게 되고,

오른쪽 눈에는 오른쪽 영상만 보이게 됩니다.







그런데 DIY VR 특성상 영상이 눈과 너무 가깝기 때문에



아래 그림에서 오른쪽 처럼 되지 않고 왼쪽처럼 되서 눈에 영상이 제대로 안 보입니다






이를 해결하기 위해 VR에는 볼록렌즈가 들어가고,

볼록렌즈를 이용하면 다음처럼 위의 문제를 해결할 수 있습니다.








하지만 볼록렌즈를 사용하면 영상이 왜곡되는 현상이 다음처럼 나타납니다.









따라서 위와 같은 문제를 해결하기 위해 VR용 소프트웨어의 영상을



다음처럼 왜곡 시켜서 제작합니다.







다음은 왜곡 시킨 VR 전용 영상입니다.







그럼 이제부터 DIY VR을 제작하도록 하겠습니다.





필요한 준비물은 다음과 같습니다






도면, 하드보드지, 아크릴링 4개, 폼보드 3장(A4 크기), 볼록렌즈 2개가 필요합니다.

도면은 첨부파일에 있으니 참고하세요. (http://techedu.co.kr/220453406334)

(첨부파일의 도면 그대로 출력하시면 사이즈가 안 맞아서 사용 못해요.)

200*300사이즈로 출력하셔야 합니다.



먼저 도면에 있는 하드보드지용 종이를 잘라서 다음처럼 하드보드지에 붙입니다.











나머지 도면은 뒷면에 빗금친 영역에 풀칠해서 폼보드와 붙여줍니다.







도면에 보면 학생들이 디자인하는 부분이 있습니다.



이부분에 본인이 원하는 디자인을 그리고 거기에 맞게 폼보드를 칼로 자릅니다.
(아이디어 스케치용입니다. 그림을 그리고 원하는 색상의 우드락을 도면에 표시하는 용도입니다.)



















다음은 학생들의 결과물입니다.


디자인이 끝났으면 도면의 실선을 따라 칼로 잘라줍니다.








다음은 자르실 때 주의사항입니다.












다음과 같이 폼보드를 전부 자릅니다.








위에서 받침대는 하드보드지를 이용해서 제작합니다.



먼저 학생들의 스마트폰에 맞게 지지대를 다음처럼 만들어 줍니다.














위에서 동그라미 친 재료를 사용합니다.



자신의 스마트폰이 가운데에 위치시켜 지지대를 붙입니다.














다음으로 볼록렌즈를 결합합니다.

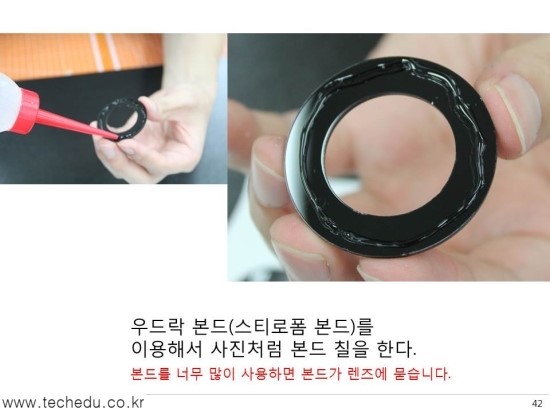

볼록렌즈가 빠지지 않게 아크릴링으로 고정합니다.



아크릴링은 우드락 본드로 붙입니다.
















다음은 하드보드지를 다음처럼 앞면과 결합합니다.












다음은 정면과 하면(밑면)을 결합합니다.









처음에 볼펜으로 자국을 내준 부분에 결합합니다.
(자국을 안 냈으면 앞에서 5cm 떨어진 곳에 붙여주면 됩니다.)














여기까지 완성했으면 측면을 결합합니다.













이제 남은 시간 동안(약 2차시) 처음에 디자인을 합니다.








디자인이 끝났으면 뒷면을 결합합니다.









완성입니다.



상면은 본드칠 하지 않습니다.











사용방법은 간단합니다.

먼저 VR 전용 어플을 다운 받습니다.



Google Play 또는 App Store에서 VR로 검색합니다.






























즐거운 수업 시간 되세요.^^


[본 자료는 해당 제작자님에서 허락을 맡고 옮긴 내용으로, 아이루페의 의견과 다를 수 있습니다.]
